Navigation:  SynGuard > Plattegronden > Plattegronden - Nieuwe figuur

Bijvoorbeeld: icoon deur

Wanneer we op dit icoon klikken via de selectiemode en vervolgens klikken in het plattegrond vlak dan verschijnt de deur figuur . Deze figuur zal meermaals verschijnen wanneer we hierna in het plattegrondvlak blijven klikken met de linker muisknop na elkaar.



Betekenis iconen van figuren:



•: icoon deur

•: icoon slagboom

•: icoon loopstraat

•: icoon draaikruis

•: icoon lezer

•: icoon deurbeslag

•: icoon om de stand van de input te meten (enkel losse contacten, geen knop)

•: icoon om de stand van de output te meten (enkel losse contacten, geen knop)

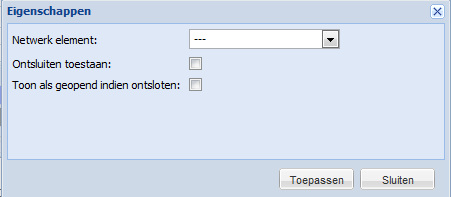

Wanneer u dubbelklikt op een deur, slagboom, loopstraat of draaikruis kunt u de eigenschappen instellen in het popup window:





Hier selecteert u het netwerkelement, zoals een deur.

“Ontsluiten toestaan” betekent dat het slot ontgrendeld is en het netwerkelement eventueel geopend kan worden.

“Toon als geopend indien ontsloten” betekent dat het netwerkelement zal gevisualizeerd zijn als zijnde geopend, zelfs indien het element enkel ontsloten is. Deze optie is enkel standaard aangevinkt bij de slagboom popup.

Om een indicatie te krijgen wanneer een netwerk element ontsloten is, dient u deze optie hier aan te vinken.

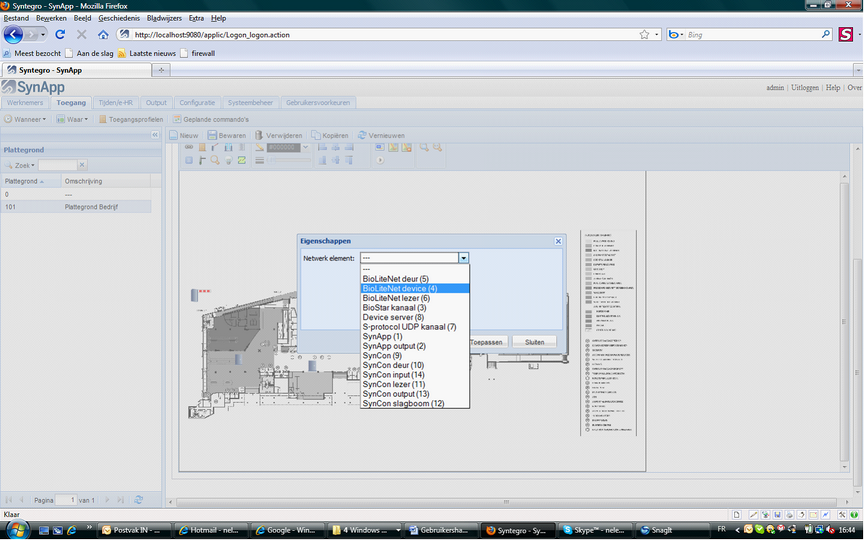

Wanneer u dubbelklikt op een lezer, deurbeslag, input of output kunt u de eigenschappen instellen in het popup window:







Hier kunt u het netwerk element selecteren zoals een lezer.
